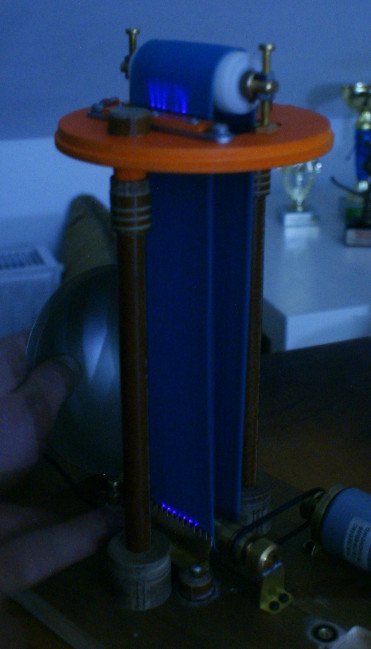

Gromadzenie ładunków na czaszy następuje dzięki przenoszeniu ładunków przez taśmę. Taśma ładowana jest przez ostrza (na dole rysunku).

Ładunki z taśmy zbierane są przez górne ostrza. Celem pokazania pracy generatora zdjęto czaszę kulistą.

Pracujący generator w całej krasie.

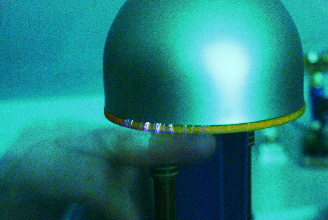

Widać ulot ładunków w pobliżu ostrej krawędzi czaszy.

Ulot ładunków w tym miejscu jest szkodliwy i nie pozwala na osiągnięcie maksymalnego napięcia. W następnej wersji zostanie zastosowana czasza z wyoblonym otworem na dole. Ponieważ wytrzymałość izolatorów na przebicie po powierzcni jest niższa (wilgoć?) niż skrośna, więc widać jak iskry "pełzają" po powierzcni podstawki. Należy stosować male ilości izolatorów a na dodatek pokrywać je odpowiednim lakierem. Lakier szelakowy ma duże napięcie przebicia powierzchniowego.

Zdjęcia wykonano w zaciemnionym pomieszczeniu. Czas ekspozycji 10 sek.
